一、概述
我國城市電網及廠礦企業的中壓系統，大部分為中性點不接地(即小電流接地)系統。這種系統在發生單相接地時，電網可帶故障運行；但當單相接地故障電容電流較大而不能自熄時，接地電弧會發展為間歇性的熄滅與重燃，就會引起弧光接地過電壓，危及電氣設備的絕緣，給供用電設備造成極大的危害；甚至?xí)杆侔l(fā)展為相間短路，引起線路跳閘，供電中斷。采用智能型消弧線圈接地方式，可準確測量電網電容電流，對電網接地電容電流實施快速自動補償，可有效地抑制弧光接地過電壓危害，減少接地點電流，達到自動熄滅電弧的目的。

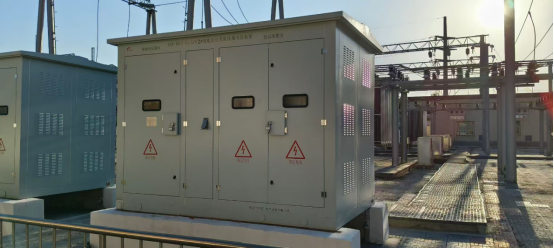

保定市伊諾爾電氣設備有限公司針對電力系統中性點經消弧線圈接地方式，生產出ENR-XHBZ智能型消弧線圈接地補償裝置，主要用于６kＶ、１０kＶ、３５kＶ電網中，實現中性點經消弧線圈接地方式；裝置能自動跟蹤電網參數的變化，自動測量電容電流，自動調整補償電流，運行方式靈活。能較好地抑制弧光接地過電壓、斷線過電壓和傳遞過電壓等。電網發生接地故障時自動報警，具有遠動輸出口，以便與上位機通訊。本裝置的特點是響應速度快、精度高、無死機等優點，是廣大中壓配電網絡優選的接地電氣設備。

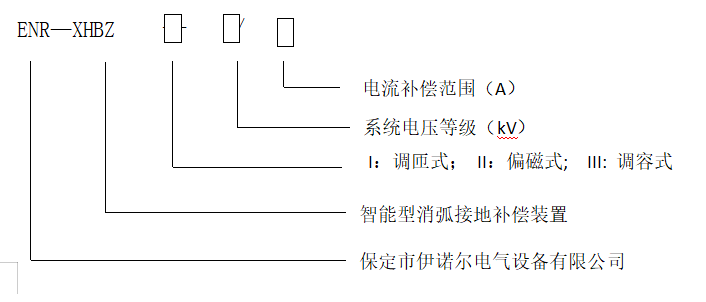

二、產品的型號及技術參數
三、調諧方式及工作原理

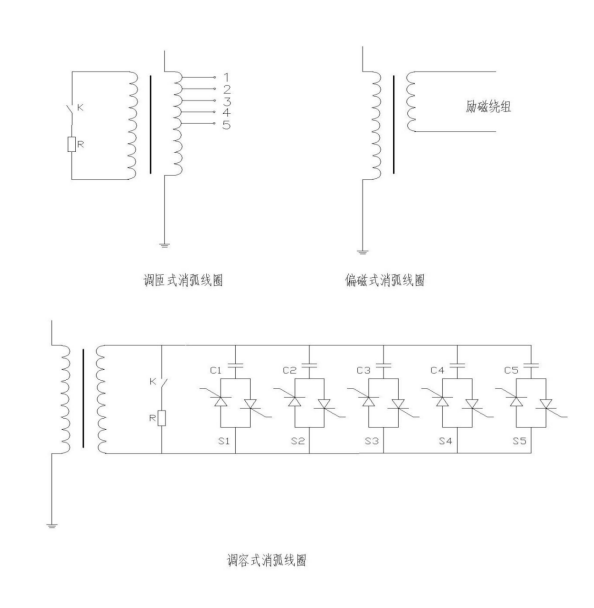

消弧線圈的作用是當電網發生單相接地故障時，提供電感電流，補償接地電容電流，使接地電流減小，也使得故障相接地電弧兩端的恢復電壓速度降低，達到熄滅電弧的目的。按照電感調節方式的不同，消弧線圈可分為：調匝式、偏磁式、調容式等。根據運行方式又可分為預調式和隨調式。
工作原理：
四、訂貨須知
1、消弧線圈的調節方式，
2、系統運行條件，電壓等級、系統頻率，
3、消弧線圈容量，
4、接地變壓器容量。
