一、概況
變壓器是電力系統非常關鍵的設備，它的安全運行對電力系統至關重要。變壓器在運行過程中，會產生大量熱能，對變壓器的安全運行及壽命產生巨大的影響。在110kV、220kV、330kV、500kV、750kV、1000kV的油浸變壓器中，主要采用自然油循環風冷、強迫油循環風冷和強迫油循環水冷三種冷卻方式。其中絕大部分采用自然油循環風冷和強迫油循環風冷冷卻方式，ENR-ZFK智能型變壓器風冷控制柜就是針對這兩種冷卻方式而設計制造的。它可以實現遠方、自動和就地手動控制方式；可以把各種信息上傳顯示和下行控制設定；可以對變壓器整個冷卻系統實現較優控制，達到節能、延長散熱風機與循環潛油泵使用壽命的目的；能在高寒（-40℃）、高熱（85℃）、高濕、高污穢以及高鹽霧等惡劣自然環境場所可靠工作。是大型電力變壓器不可或缺的輔助控制系統。
根據冷卻方式控制柜可分為：風冷控制柜和強油風冷控制柜：
根據控制方式控制柜可分為：普通型控制柜和智能型控制柜。
三、通用技術條件
1、技術參數
1.1工作電源：三相四線交流雙路電源輸入AC380V±15%；
直流輸入DC110V±10%或DC220V±10%；
1.2耐壓強度：≥AC2000V/1min；
1.3絕緣性能：≥100MΩ；
1.4工作溫度：工業級PLC→-5℃～+55℃；軍用級PLC→-40℃～+85℃；
1.5繼電器輸出：觸點容量→AC220V/5A；隔離耐壓→AC2000V；
1.6通信接口：標準RS485隔離串口；Modbus通信協議；
1.7保護功能：DC24V電源，輸出短路保護，故障消除自恢復；
1.8PLC抗電磁干擾性能：符合GB/T14598標準規定；
1.9溫濕度傳感器：高集成；測溫精度：±0.3%；測濕精度：±2%；溫度量程：-40℃～+120℃；濕度量程：0～100%RH。
四、運行模式：
控制柜具有手動、自動和遠方控制三種運行模式
1．手動模式
此種運行模式需操作人員在現場對控制柜進行操作，冷卻器工作狀態不受變壓器溫度和負荷的控制，根據操作員意愿各組風機或油泵置于運行或停止狀態。此種模式一般為運行前電氣試驗時或進行檢修時使用；
2．自動模式
此運行模式下，控制柜可根據變壓器自身的溫度和負荷自行啟動或停止電機。當變壓器溫度或負荷達到預設值時．控制柜自動啟動相應的電機，增加冷卻器散熱效果當變壓器溫度或負荷低干預設值時，控制柜自動停止相部分電機，以達到節能的目的。如果是冷卻器式散熱式，系統還可以自動設置各組冷卻器的狀態，使多組冷卻器循環工作，以達到最優配置延長冷卻器使用壽命。如果有冷卻器發生故障。系統自動投入備用冷卻器，并發出報警信號。
3．遠方控制模式
在此模式下，后臺監控可以檢測每組冷卻器的運行狀態和參數，并能對此進行控制。
4．自動溫濕度控制
為了保證控制柜內的運行環境．柜子加裝了自動溫濕度控制器，可以根據設置自動調節內部的溫度和濕度，避免由于溫度或濕度對電器元件造成的損害從而影響到系統的運行。
五、智能型風冷控制柜
智能型風冷控制柜，是以可編程控制器PLC為核心．集變壓器冷卻系統的數據采集分析、運行控制、保護于一體的冷卻裝置智能化投切設備。
1、可靠性：全部采用進口繼電器，采用獨特的電機保護線路，任意一臺電機出現故障時，系統只切除故障電機，其余風機電機正常運行．提高了風冷控制裝置在高溫季節的冷卻效率，克服風冷裝置任意一臺電機故障必須切除整組風機的缺點。
2、控制靈活：ENR-ZFK可編程控制箱可按時間設定啟動多組風冷／冷卻器，可避免同時啟動產生的沖擊電流：同時可以實現工作、輔助、備用之間的自動切換。充分使用每臺風冷／冷卻器，延長電機的使用壽命。另外也可根據用戶的特殊要求靈活修改邏輯程序。
3、可擴展性：PLC可編程控制器可以方便的擴展I／0模塊．在現場可以方便的擴展控制箱功能。
4、通訊功能：ENR-ZFK可編程控制器控制箱可以通過通訊接口與顯示終端和打印機等外設相連。及時將冷卻器的運行情況反映到控制室，便于監視冷卻器的運行情況，及時維護。
5、網絡特性：ENR-ZFK可編程控制器控制箱可以實現多臺PLC之間或多臺PLC與一臺計算機之間的通訊聯網要求，從而組成多級分布式控制系統，滿足現代智能化電廠，智能化變電站的要求。
六、觸摸屏特點
1、采用西門子TP系列觸摸屏；
高可靠性精密電阻式工業級觸控面板，表面硬度高、壽審長；
2、非易失性．免維護報警緩存囂（無需電池)；
3、5．7寸STN彩色顯示屏；
4、內置USB接口(用于打印機或下載數據)方便數據資料存取，標準多媒體卡槽提升配方資料、數據記錄等；
5、以太網接口
七、電氣特征
1、當變壓器投入電網運行時，能使工作冷卻器自動投入運行。
2、當變壓器退出電網運行時，能使冷卻器自動停止運行。
3、依據預設的運行參數和當下的變壓器油溫值．自動控制風機和強油泵的投放．并實時反饋(強油)風冷系統的運行情況。
4、系統采用雙母線蛄構．每段母線完全獨立工作．即使一段母線出現短路故障，另外一段母線仍然可以正常工作；
5、具有過流保護、缺相保護、電源保護、系統故障保護等保護功能。
6、全部采用進口繼電器．采用獨特的電機保護線路．任意一臺電機出現故障時，系統只切除故障電機，其余風機電機正常運行，提高了風冷控制裝置在高溫季節的冷卻效率，克服風冷裝置任意一臺電機故障必須切除整組風機的缺點。
7、豐富的遠傳狀態正示和卓越的遠程控制功能；
九、結構特點
1、變壓器風冷控制柜．采用不低于2.0mm厚不銹鋼材料(1Crl8Ni9Ti)，防護等級為IP55。整體結構分為箱體和底座兩部分組成，底座用于固定箱體并和電纜溝相連，電纜進線孔，采用推拉式結構，電纜固定安裝完成后用阻燃堵料封好，做到箱體與電纜溝隔離，一方面防止潮氣上浦．另一方面防止燃燒蔓延。
2、風玲控制柜為前后門結構，門的密封條采用澆注式密封條，以杜絕傳統密封條因用膠粘而長時間使用開膠，老化脫落的可能。應做到外形美觀．密封性能良好。內沿有導水槽．百葉窗在箱體兩制．內附紗網．阻止灰塵和昆蟲進入，通風方式為頂部抽風、下部進風結構．有效降低箱體內部溫度?？刂葡溟T應具有防風定位功能，以利于器件的裝配接線及檢修工作。門上裝設防銹、防雨門鎖，美觀耐用。
3、安裝方式．螺絲固定或焊裝
4、風冷拉制柜外形尺寸顏色：根據現場實際或按客戶要求制作。柜體顏色為：客戶可在不銹鋼原色、拉絲、噴塑等任選。
十、訂貨須知

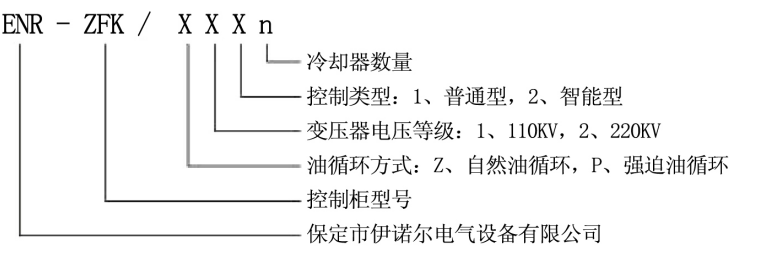

產品型號
變壓器冷卻系統參數：電機數量和參數
關鍵元器件的品牌
提供控制柜的底座尺寸
柜子的安裝方式：壁掛、落地
客戶的特殊要求
