　　1、ENR-BNR中性點接地電阻柜
　　一、概述
　　保定市伊諾爾電氣設備有限公司是高新技術企業，有長期電力系統中性點接地電阻的生產經驗。生產的6kV-35kV的ENR-BNR系列電力系統中性點接地電阻柜是電網中采用中性點經電阻接地的專用成套裝置。產品具有精度高、線性度好、運行可靠、安裝方便、外形美觀等特點。
　　35kV電阻目前在國內主要應用于風電、火電、儲能、漁光互補、海上平臺等系統。由于很多項目現場110kV或220kV變壓器35kV側為角型接法，所以需要配置3相Z型接地變導出中性點，與電阻配合安裝于現場。

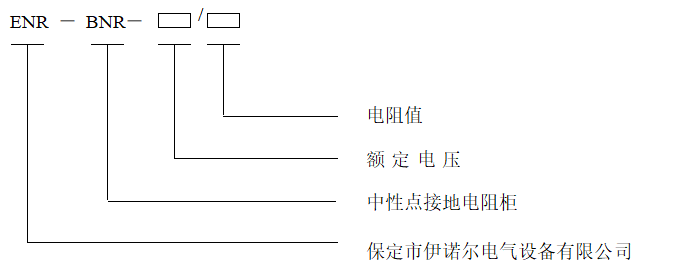

　　二、型號說明

　　三、配套三相Z型接地變簡介
　　3.1、原理概述
　　一般220/10kV 110/10kV變壓器35kV側采用三角形接線形式，因此運行中35kV系統沒有中性點，也就談不上中性點運行方式。
　　對于三角形接線的配電系統，要造成系統的中性點，必須接入接地變壓器。接地變壓器有二種：Z型接地變壓器（ZN、ZN，yn）和星形/三角形接線變壓器（YN，d）?，F(xiàn)在，多用Z型接地變壓器，其中性點可接入中性點電阻。
　　Z型接地變壓器，在結構上與普通三相芯式電力變壓器相同，只是每相鐵芯上的繞組分為上、下相等匝數的兩部分，接成曲折形連接。接線方式不同，又分為ZN，yn1和ZN，yn11兩種形式。
　　Z型接地變壓器同一柱上兩半部分繞組中的零序電流方向是相反的，因此零序電抗很小，對零序電流不產生扼流效應。當Z型接地變壓器中性點接入消弧線圈或接地電阻時，可使消弧線圈補償電流或電阻電流自由地流過，因此Z型變壓器一般采用作接地變壓器。
　　Z型接地變壓器，還可裝有低壓繞組，接成星形中性點接地等方式，作為所用變壓器使用。Z型接地變壓器有油浸式和干式絕緣兩種，其中樹脂澆注和杜邦紙絕緣式是干式絕緣。

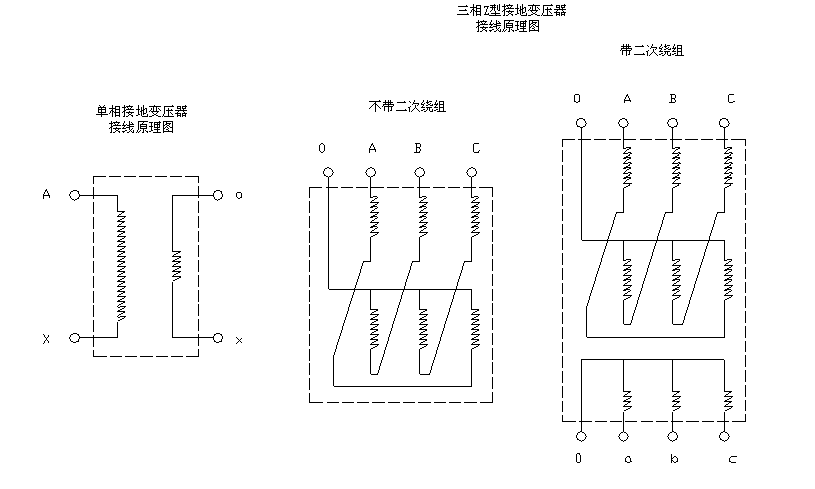

　　接地變壓器原理圖：

 對于35kV、66kV配電網，變壓器繞組通常采用Y接法，有中性點引出，就不需要使用接地變壓器。對于6kV、10kV配電網，變壓器繞組通常采用△接法，無中性點引出，這就需要用接地變壓器引出中性點。接地變壓器的作用就是在系統為△型接線或Y型接線中性點未引出時，用于引出中性點以連接消弧線圈或接地電阻。

接地變壓器采用Z型接線（或者稱曲折型接線），即每一相線圈分別繞在兩個磁柱上，兩相繞組產生的零序磁通相互抵消，因而Z型接地變壓器的零序阻抗很?。ㄒ话阈∮?0Ω），空載損耗低，變壓器容量可以利用90%以上。而普通變壓器零序阻抗要大很多，消弧線圈容量一般不應超過變壓器容量的20%，中性點電阻容量一般不超過變壓器容量的3倍。由此可見，Z型接線的變壓器作為接地變壓器是一種比較好的選擇。

一般系統不平衡電壓較大時，Z型變壓器的三相繞組做成平衡式，就可以滿足測量需要。當系統不平衡電壓較小時（例如全電纜網絡），Z型變壓器的中性點要做出30V～70V的不平衡電壓以滿足測量需要。

接地變壓器除可帶消弧線圈和中性點電阻外，也可帶二次負載，代替站用變。在帶二次負載時，接地變壓器的一次容量應為消弧線圈容量與二次負載容量之和。

    三相Z型接地變基本作用總結：

①形成人為中性點

②允許有較低的零序阻抗

③可降低系統電壓中的平衡。

三、訂貨需知：

型號；

額定容量；

額定電壓；

其它特殊要求。

III、附錄：

用戶接地變?nèi)萘颗c電阻參數的選擇原則簡介。

1）常規此類產品的基本配置為：

　　2）針對現場情況需首先確定系統單相接地電容電流，為電阻和變壓器技術參數的選擇提供依據；獲得數據的方法有：
　　A、根據設計相關設計方案獲得現場電纜及架空線鋪設長度及電纜或架空線型號規格及截面積等技術數據，采用相關公式計算得出電容電流具體數據；
　　B、也可由實際采購電纜的廠家提供電纜的具體每公里電容電流值，做出電容電流值的估算；
　　C、使用電容電流測試儀實際測試。
