ENR-ZR型系列自控式阻容吸收器
一、概述
ENR-ZR型系列自控式阻容吸收器（簡稱ENR—ZR）是我公司為滿足現場復雜環境需要而自生產的產品。專用于35KV及以下中壓系統中，有效限制操作過電壓對發電機、電動機、變壓器、電抗器等感性負載的侵害。已廣泛應用于電力、冶金、石化、礦山、建筑、環保等領域。
ENR-ZR型系列自控式阻容吸收器是用來保護真空斷路器負荷側的感性負載免受操作過電壓的侵害；但若在斷路器負荷側及母線側均裝有阻容吸收器時，可有效限制斷路器兩側的操作過電壓的幅值與頻率，大大改善加在斷路器斷口上的電壓降，減少斷路器的重燃機率和滅弧室外部閃絡，對斷路器起到輔助的保護作用。
ENR-ZR型系列自控式阻容吸收器針對各類電網系統，其電容容量達0.1μF，充分吸收系統中可能產生的操作過電壓的能量，裕量充足，保護范圍廣泛。特別是35KV系統，針對特殊保護對象，如電爐變壓器還可增大電容容量至0.2μF，加強保護效果。

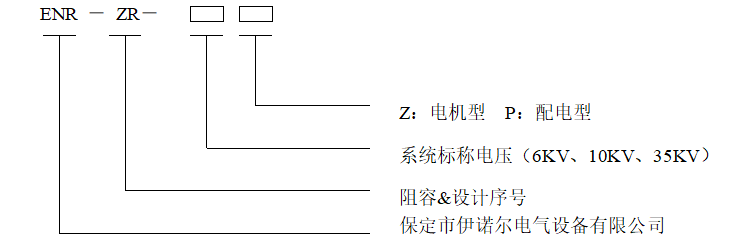

二、型號含義
Z：電機型（發電機、發動機用）P：配電型（變壓器、電抗器、線路用）
例如：ENR-ZR-6P為保定市伊諾爾電氣設備有限公司生產的用于保護6KV變壓器（電抗器、線路，變壓器等）的阻容吸收器。
三、使用條件
1、戶內型；
2、環境溫度：不低于－40℃，不高于＋55℃；
3、海拔高度不超過4500m，超出4500m可根據實際情況特制；
4、相對濕度：不大于95%（25℃）；
5、電網頻率：58～62Hz（60Hz系統），48～52Hz（50Hz系統）；
6、安裝場所的空氣中不應含化學腐蝕氣體、蒸氣和爆炸性塵埃；
7、ENR-ZR型系列自控式阻容吸收器外套的最小公稱爬電比距不小于20mm/kV，能適用于中等污穢場所使用。
四、技術數據
ENR-ZR型系列自控式阻容吸收器的技術數據如下表：
|
產品 型號 |
系統 標稱 電壓 kV |
設備最 高運行 電壓 （有效 值）kV |
額定 電容 μF± 10% |
自動接入 電網工頻 電壓（有 效值）Kv ±10% |
電容器直流耐 受電壓 10S，kV |
保護器 適用范圍 |
|
ENR-ZR-6Z |
6 |
6.9 |
0.1 |
8 |
34.5 |
發電機、電動機 |
|
ENR-ZR-6P |
11 |
變壓器、電抗 器、線路 |
||||
|
ENR-ZR-10Z |
10 |
11.5 |
0.1 |
15 |
45 |
發電機、電動機 |
|
ENR-ZR-10P |
19 |
變壓器、電抗 器、線路 |
||||
|
ENR-ZR-35Z |
35 |
40.5 |
0.1 |
51 |
120 |
變壓器、電抗 器、線路 |
注:
1、(F)為帶動作計數器，是可選件；
2、針對35kV系統中的弱絕緣設備如電爐變壓器可特制容量為0.2μF的產品，以加強保護；
3、各類非標型號，可根據客戶具體需求定制參數。
五、使用須知
1、ENR-ZR型系列自控式阻容吸收器為保護操作過電壓的專用設備，并能夠用來保護雷電過電壓；
2、ENR-ZR型系列自控式阻容吸收器應連接在真空斷路器（真空接觸器）出口電流互感器下側與電動機（變壓器）之間，以避免產品故障時引發母線短路事故。如圖3所示；
3、ENR-ZR型自控式阻容吸收器分Z型（適用于保護發電機，電動機）和P型（適用于保護變壓器、電抗器、線路），訂貨和安裝應根據被保護對象，選用合適的產品；
4、作為可選項目，本品可增設動作計數器。用戶根據需要可選用帶（F）的產品；
5、ENR-ZR型系列自控式阻容吸收器在系統出現長時間的諧振過電壓或弧光接地過電壓時有損壞的可能性，這兩種過電壓應采用其它保護措施；
6、產品的現場安裝驗收注意事項請詳查裝箱資料中的產品安裝使用說明書；
7、用戶若需訂制單極式或特殊電壓等級等非標準產品，可向本公司提出，并在定貨時協商解決；
8、產品外接引線長度標準配置為：0.5m，有特殊要求請在訂貨時注明；
9、請嚴格按照產品安裝說明書進行試驗、安裝使用，因試驗、安裝使用錯誤引起的產品損壞和事故本公司概不負責。
