ENR-LHQ系列電纜護層保護器
一、概述
35kV大截面電力電纜和66kV、110kV及以上電壓等級的電力電纜多為單芯電纜，電纜金屬護層一端三相互聯并接地，另一端不接地，當雷電波或內部過電壓沿電纜線芯流動時，電纜金屬護層不接地端會出現較高的沖擊過電壓，或當系統短路事故電流流經電纜線芯時，其護層不接地端也會出現很高的工頻感應過電壓。上述過電壓可能擊穿電纜外護層絕緣，造成電纜金屬護層多點接地故障，會產生感應電流，這樣電纜屏蔽層會發熱，損耗大量的電能，影響線路的正常運行。按照電力行業標準DL/T401-2002《高壓電力電纜選用導則》的規定須采用電纜護層保護器以限制電力電纜金屬護層（或金屬護套）上的感應電壓和故障過電壓。
通常，為限制電力電纜金屬護層上的感應電壓和故障過電壓，并避免在護層中形成環流，電纜金屬護層一端直接接地，另一端則須通過保護器接地。如果線路較長，還應將電纜護層分三段（或三的倍數段）相互絕緣，分段處的護層交叉互聯后通過保護器接地。
針對電力系統電纜運行特點，保定市伊諾爾電氣研發生產了ENR-LHQ系列電纜護層保護器，可廣泛應用于單芯電力電纜線路中，用來保護電纜的金屬護層免受各種過電壓的危害。為更好的適應市場的需求，方便用戶現場安裝使用，我公司進一步開發了電纜護層直接接地箱、保護接地箱和交叉互聯保護接地箱等幾種形式的護層接地裝置。目前，我公司生產的各種電纜護層接地裝置已廣泛應用于全國各個電力系統，取得了良好的運行經驗。
二、產品工作原理及特點
電纜護層保護器安裝在電纜金屬護層與地之間（見圖一）正常情況下，通過保護器的電流很小，是微安級；當電纜護層出現過電壓時，保護器迅速投入運行，泄放電纜護層上的電荷，保護電纜安全運行。
保護器采用ZnO壓敏電阻作為保護元件，無串聯間隙，具有優良的非線性伏安特性曲線，保護特性好。既具有瓷套式金屬氧化物避雷器的優點，還具有電氣絕緣性能好、介電強度高、抗漏痕、抗電蝕、耐熱、耐寒、耐老化、防爆等優點及良好的化學穩定性、憎水性、密封性。

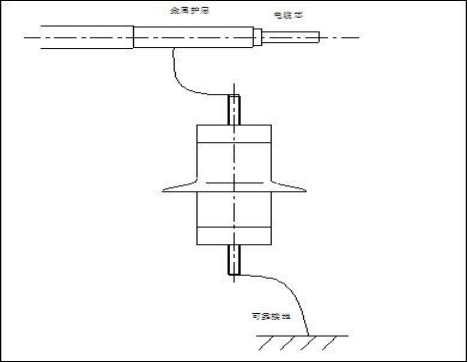

圖一：保護器接線原理圖
三、產品型號說明
ENR-LHQJS-6～500kV電纜護層保護器（復合外套，帶放電計數器）
ENR-LHQ-6～500kV電纜護層保護器（復合外套，不帶放電計數器）
四、保護器性能參數
規格有6～500kv八個電壓等級，其技術參數見下列電氣特性表。
表1、電纜護層保護器電氣特性表
|
特性 型號 |
系統 額定 電壓 |
工頻耐 壓/時間 kV/s |
10kA雷電 沖擊電流 下的殘壓 |
直流U1mA 參考電壓 (有效值) |
2ms方 波通流 容量 |
0.75U1mA 下的泄漏 電流 |
外 形 圖 |
|
kV(有效值) |
≤kV |
≥kV |
A |
≤μA |
|||
|
LHQ-6 |
6 |
2/2 |
4.6 |
2.2 |
200 |
50 |
圖三 |
|
LHQ-10 |
10 |
3/2 |
6.5 |
3.25 |
200 |
50 |
圖三 |
|
LHQ-27.5 |
27.5 |
5/4 |
7.5 |
4 |
600 |
50 |
圖三 |
|
LHQ-35 |
35 |
5/4 |
13 |
5.5 |
400 |
50 |
圖三 |
|
LHQ-66 |
66 |
5/4 |
15 |
5.5 |
600 |
50 |
圖二 |
|
LHQ-110(Ⅰ) |
110 |
5/4 |
15 |
5.5 |
600 |
50 |
圖二 |
|
LHQ-110(Ⅱ) |
110 |
10/4 |
30 |
11 |
600 |
50 |
圖二 |
|
LHQ-220 |
220 |
6/3 |
35 |
17 |
800 |
50 |
圖二 |
|
LHQ-500 |
500 |
7.5/4 |
18* |
8.3 |
800 |
50 |
圖二 |
注：標*為雷電沖擊電流16kA下的殘壓。
五、使用條件
1、環境溫度-45℃～+55℃；
2、海拔不超過4500m；超出4500m可根據實際情況特制；
3、電源頻率：58～62Hz（60Hz系統）、48～52Hz（50Hz系統）；安裝場所的空氣中不應含化學腐蝕氣體、爆炸性塵埃；
4、長期施加的工頻電壓不得超過保護器持續運行電壓；對有間隙產品，安裝點短時工頻電壓升高不得超過保護器額定電壓；
5、長期使用于異常條件，保護器需特別制作，定貨時應說明。

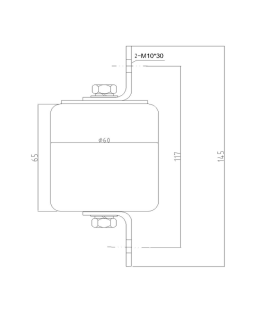

六、外形及安裝尺寸
七、使用須知
1、ENR-LHQ系列電纜護層保護器是保護電纜護層的專用裝置，避免雷擊及感應過電壓對電纜護層的危害。
2、保護器并接于高壓電纜護層與地之間，如圖一所示，用M10安裝螺栓和電纜護層連接，保護器即投入使用。安裝時，高壓出線端端部引線拉力不應大于147N。連接導線的絕緣水平不應低于所保護電纜外護層絕緣水平，且連接回路應盡可能短。裝置須可靠接地。
3、本產品不能長期吸收超出耐受能力的工頻過電壓，具體型號產品的工頻耐受能力見表1。
4、作為可選項，本品可增設動作計數器。用戶可根據需要選用，在訂貨時指明。
5、保護器外形與安裝尺寸以實際貨物為準。
6、保護器投入運行1年之后，應做預防性試驗，實驗項目有。
?。?）直流1mA電壓測量：
在保護器兩端施加直流電壓（直流電壓的脈動不大于±1.5%），待流過保護器電流穩定于1mA后，讀出電壓數值，此值不得小于表一中規定的直流參考電壓值；
?。?）絕緣電阻試驗：
用2500伏搖表檢測保護器的絕緣電阻。其絕緣電阻值不作規定，但每次所測結果應相互接近，不應有短路，接觸不良或短路現象。
八、訂貨須知
訂購電纜護層保護器時請告知下列參數：
1、電力電纜的額定電壓等級，或電纜護層保護器具體性能參數要求；
2、保護器是安裝于接地箱、開關柜等戶內，還是戶外
3、訂貨數量及交貨時間；
如用戶有特殊要求應在訂貨時提出。
我公司會持之以恒的堅持對產品性能進行改善，如版本更改恕不另行通知。
