　　一、概述
　　ENR-KZX系列開關狀態智能操控裝置是我公司根據目前中高壓開關柜技術發展而開發設計的一種新型多功能、高集成度、智能化動態模擬顯示及操控裝置，適用于3-40KV中置柜、手車柜、固定柜、環網柜等多種成套裝置上。它集開關柜一次回路模擬圖、手車(隔離刀)位置、斷路器位置（分、合閘狀態、彈簧儲能狀態）、接地閘刀位置等，高壓帶電顯示（帶自檢）、帶電閉鎖、缺相報警、開關柜內環境溫濕度的檢控及故障顯示、分/合閘、遠方/就地、手儲/自儲控制、柜內照明、RS485通訊等功能于一體。該裝置不僅外型美觀大方，且優化了開關柜的整體布局，是新一代開關柜內使用的理想更新?lián)Q代產品。
　　二、主要技術特性
　　工作電壓：AC/DC 80~270V
　　工作溫度：-5℃~50℃
　　極限工作溫度：-10℃~55℃
　　相對濕度：≤93%
　　最大功耗：≤15W
　　外形尺寸：241mm(長)*189mm(寬)*85mm(深)；ENR-KZX2100型尺寸為139mm*200mm*32mm
　　凈重:約1.5KG（含附件）
　　三、工作原理
　　1裝置由模擬指示部分、高壓帶電指示部分、溫濕度控制部分及通信部分組成。
　　2.模擬指示電路的開關量輸入信號取自開關柜中一次原件的輔助觸點。經噪聲吸收、光電隔離離電路，信號由CPU進行智能邏輯控制處理，驅動動態模擬數碼管顯示各開關量的分、合狀態；
　　3.高壓帶電指示電路的輸入信號取自與母線相連的高壓帶電傳感器。經浪涌吸收、電流抑制、電磁隔離電路，由CPU對三相電壓信號進行數字噪聲濾波，相序識別、幅值計算后，輸出高壓帶電閉鎖信號，并以高亮度LED指示高壓帶電相及閉鎖狀態；

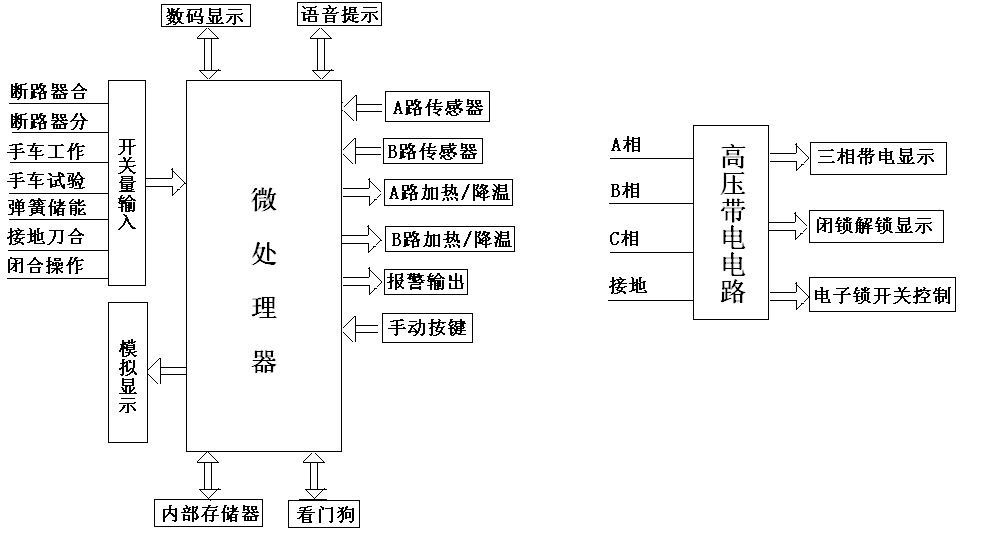

　　4.工作原理圖如下：

四、產品型號及選型指南

五、以ENR-KZX2110型開關柜智能控制裝置為例的使用說明

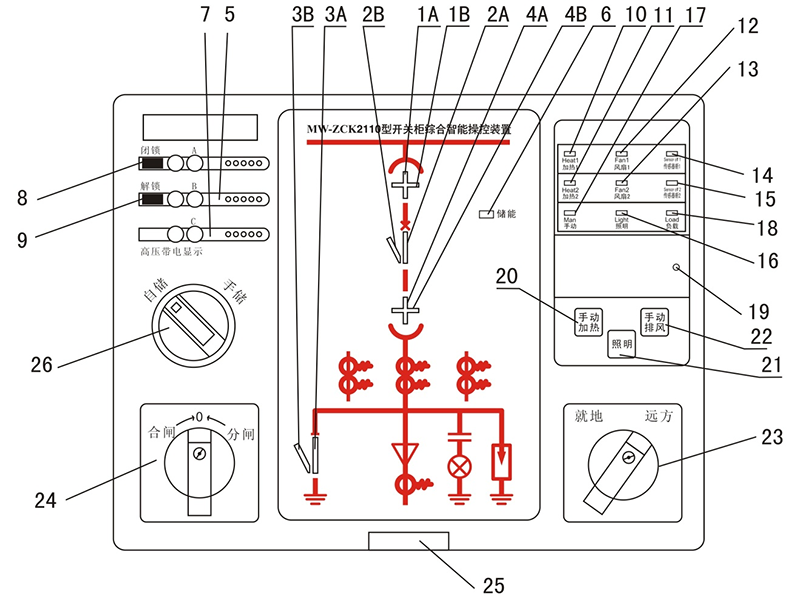

5.1前面板示意圖及說明

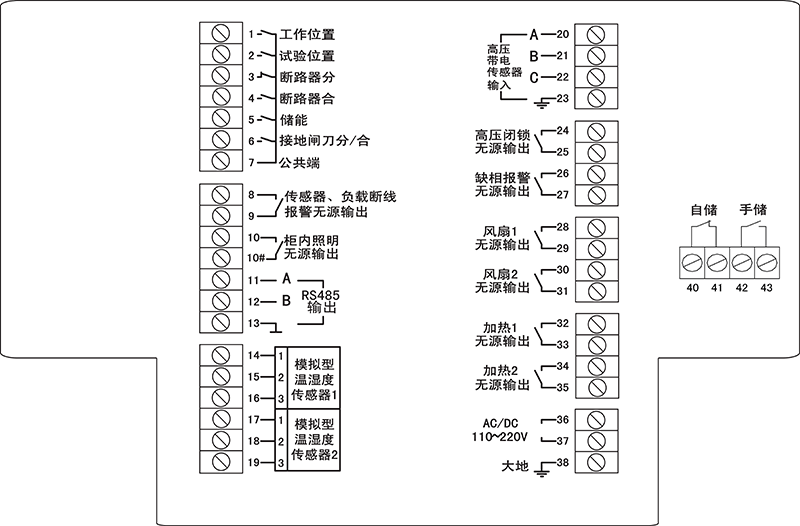

5.2背部端子示意圖及說明

以下是參數讀取的地址表：

　　5.3主要功能
　　●手車位置指示
　　1）手車處于工作位置（工作位置觸點閉合）時，手車指示紅1A、4A燈亮；
　　2）手車處于試驗位置（試驗位置觸點閉合）時，行車指示練1B、4B燈亮；
　　3）手車處于試驗位置和實驗位置之間（工作、試驗位置觸點都未閉合且斷路器接點全部未閉合）時，手車指示燈紅、綠1A、4A、1B、4B燈都不亮；
　　●斷路器狀態指示
　　1）斷路器合閘（斷路器合觸點閉合）時，斷路器指示燈2A燈亮；
　　2）斷路器分閘（斷路器分觸點閉合）時，斷路器指示綠2B燈亮；
　　3）斷路器不在柜內（斷路器合、分觸點都未閉合）時，斷路器指示燈紅、綠2A、2B燈不亮；
　　●接地開關位置指示
　　1）接地閘刀合閘（接地閘刀分/合觸點閉合）時，接地閘刀指示紅3A燈亮；
　　2）接地閘刀未合閘（接地閘刀分/合觸點未閉合）時，接地閘刀指示綠3B燈亮
　　●彈簧儲能（未儲能/儲能）觸點閉合時，儲能指示紅燈6亮；
　　注意：以上接入量必須為無源接點。
　　●智能語音防誤提示功能
　　1）當斷路器合閘時，手車處于試驗位置和工作位置之間(試驗位置、工作位置多閉合)時，1A、4A、1B、4B、2B指示燈閃爍，2A指示燈常亮并有語音提示“請分斷路器”；
　　2）當接地開關閉合時，手車處于試驗位置和工作位置之間(試驗位置、工作位置多閉合)時，1A、4A、1B、4B、3B指示燈閃爍，3A指示燈常亮并有語音提示“請分接地開關”；
　　3）當接地開關和斷路器都閉合時，誤推手車從試驗位置切換到工作位置時，2B、3B指示燈同時閃爍，并伴有語言提示“請分斷路器”、“請分接地開關”。
　　●高壓帶電閉鎖功能
　　1）高壓帶電顯示：當A、B、C三相帶電（電壓≥額定電壓的15%），相應的A、B、C三相指示燈7啟輝發光；
　　2）高壓帶電閉鎖：當A、B、C三相任意一相帶電（電壓≥額定電壓的65%）時，高壓閉鎖指示紅燈8亮，高壓解鎖指示綠燈9熄滅，相應高壓閉鎖接點輸出彈開；三相全不帶電時，高壓解鎖指示綠燈9亮，高壓閉鎖指示紅燈8熄滅，相應高壓閉鎖接點輸出閉合；
　　3）高壓帶電顯示回路自檢：在裝置接好輔助電源后，利用自檢按鈕可給測A、B、C三相帶電顯示的完好性（高壓帶電該接鈕無效）；
　　4）高壓缺相報警：當A、B、C三相中任意一相或兩相帶電（電壓≥額定電壓的65%）時，缺相報警接點輸出閉合；當三相全部不帶電或三相全部帶電時缺相報警接點輸出打開。
　　注意：A、B、C三相配用的傳感器，其輸出短路電流必須達到220uA±10%。
　　●溫濕度控制功能
　　1）啟動加熱：當環境溫度≤5℃時，或當環境濕度≥85%RH時，或點按“手動加熱”控制控制按鈕時，啟動加熱，“加熱1、2”指示燈亮。
　　2）退出加熱：在自動模式下，如為升溫加熱則環境溫度上升至≥13℃；如為除濕啟動加熱則環境濕度下降至≤75%RH時，在自動模式下；如為溫度、濕度同時啟動加熱則環境溫度上升至≥13℃，并且環境濕度下降至≤75%RH時；在手動模式下，再次點按“手動加熱”控制按鈕時，退出加熱，“加熱1、2”指示燈熄滅。
　　3）啟動排風：當環境溫度≥40℃時，啟動風扇，“風扇1、2”指示燈亮。
　　4）停止排風：當環境溫度下降至≤25℃，停止排風“風扇1、2”指示燈熄滅。
　　5）手動加熱：需要手動加熱時，點按“手動加熱”按鈕，加熱器1、2都開始加熱，“手動指示”燈亮；再次點按“手動加熱”按鈕，退出1、2路手動加熱并轉到自動控制狀態，“手動指示”燈熄滅。
　　6)傳感器斷線報警：當2路的溫濕度傳感器有任一路斷線時，“斷線報警”指示紅燈亮，斷線報警觸點閉合。
　　7)負載斷線：當2路啟動的加熱或風扇回路中無電流流過時，“斷線報警”指示紅燈亮，斷線報警觸點閉合。
　　注意：加熱1、2如進入手動動作狀態將不會自動返回，請勿長時間使用，否則可能引發嚴重安全事故。
　　●操作功能
　　1）自儲/手儲轉換
　　2）分/合閘操作
　　3）遠方/就地轉換
　　4）柜內照明轉換
　　●通信功能
　　支持遠方查詢開關量狀態
　　1）通信方式：RS-485；
　　2）通信規約：ModBus-RTU；
　　3）通信格式：異步1200/2400/4800/9600/19200 bps出廠預設

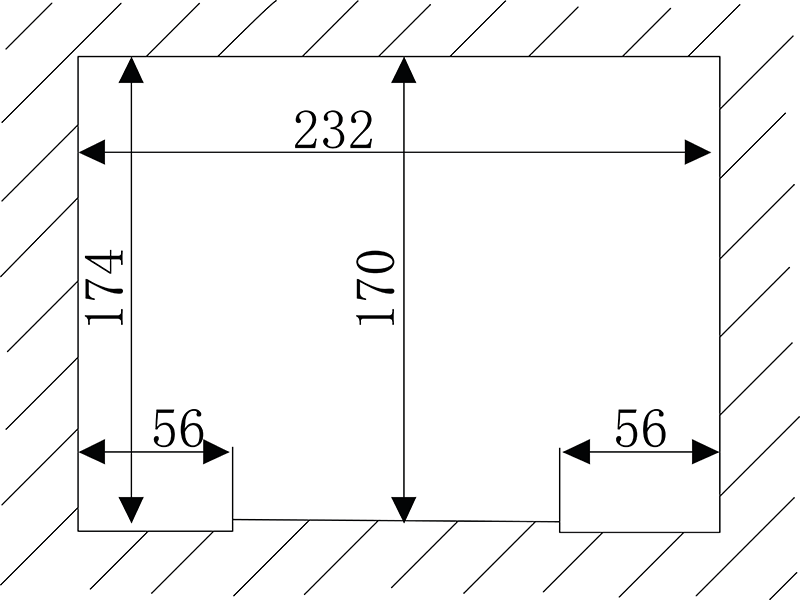

　　5.4安裝屏開孔

5.5外形尺寸圖

　　六、使用注意事項
　　6.1必須嚴格按照標明的電壓等級接入電源，嚴格按照背面端子標示接線。
　　6.2安裝時應將接線端子擰緊，并且將設備牢固在堅固耐火、不易震動的位置，設備仰視時效果佳，故應垂直安裝。
　　6.3耐壓試驗時，必須把帶電顯示部分端子（20、21、22、23）接線解開或短接。
　　6.4所有開關量接點必須是無源接入。
　　6.5按實物的接線標示接線，如有變動恕不另行通知。
　　6.6使用不當或非本產品引起的故障，本公司不承擔責任。
　　七、訂貨須知
　　用戶根據需求，須在訂貨單中注明以下事項:
　　1、產品名稱、型號及數量；
　　2、提供一次方案圖；
　　3、溫濕度傳感器使用長度。
